ASUS N53SN - unlocked hidden bios features successfully

[Doink]

I managed to successfully unlock my iron's hidden bios features so i just show you guys the steps i made.

I do not recommend to do this, its just a part of my eGPU project.

I made this tutorial with the newest 209 bios already flashed, so maybe you want it too.

- Save your current rom file with AFUWINGUI v5.05.04., backup a lot of copies of this somewhere safe.

- Run AMIBCP4.55.0070 and open .rom file

- Go to Advanced in the left tree and you will see your advanced menupoints in your bios something like this, except you will see Default instead of USER in the Access/Use column.

- You can force these menupoints to show up by changing the access to USER like on the picture

- The chipset tab is where the really deep things happen (Memory frequency, PCI-E configurations, IGP configurations, LCD setting, TOLUD config (default is dynamic) etc.). You don't have to set all these menus to USER here so just leave everything untoched here.

- Click File->Save

- Now we have to use MMTool (mmtool_aptio_4.50.0.23) to gather some information. Load the image and find the FileName: Setup row:

- I coudn't manage to replace this module with MMTool so we just need the GUID for the Setup module (899407D7-99FE-43D8-9A21-79EC328CAC21 for me)

- Open UEFITool (0.21.4_win) and open your rom file.

- Click File->Search->GUID and type in your GUID (899407D7-99.....), select header only then click search. On the messages block double click on the found entry and right click on it => extract as is and save the fss file, don't close UEFI Tool.

- Open the FFS file with a HEX Editor.

They store in an boolean array the hidden/showable tabs in our case it is: 01 01 00 01 01 01

The reason is because default if you go to your bios you see these tabs: (Main: enabled, Advanced: enabled, Chipset: disabled, Boot: enabled, Security: enabled, Save & Exit: enabled).

- Search for 01 01 00 01 01 01 and make sure you have only one matches (you should have only one) and change the red value to 01 and save the file.

- Double check the saved file size an continue only if its exactly 2 621 440 bytes

- Back to UEFITool right click on your GUID and press replace as is. Browse your edited fss file and click ok then File->Save image file. This creates your unlocked .rom file.- And now you can flash this bios file with AFUWIN. Open->your rom file. Go back to Information screen, in my case Current Firmware ID: 0ABUC0007, ROM file ID: 0ABUC000 so on the setup tab i had to check "Do not Check ROM ID" then click Flash ONLY if you take the risk like me.

- After reboot go to the BIOS and you will see the new Chipset tab:

Reference: http://micheleprimavera.eu/?p=10

[Caylayron]

Hello,



Thanks for this how to guide.

IHowever I have a question: why do you use an hex editor and not simply put the tab to user in AMIBCP ?



Thanks for your answer and already sharing your knowledge.

[Doink]

Putting the tab to User is not working, chipset tab visibility is hard coded in.

[dani29m]

q

Edited January 8, 2017 by dani29m

[bolatello]

Good afternoon.
What is this rule?
which column?

Edited January 21, 2017 by bolatello

[Doink]

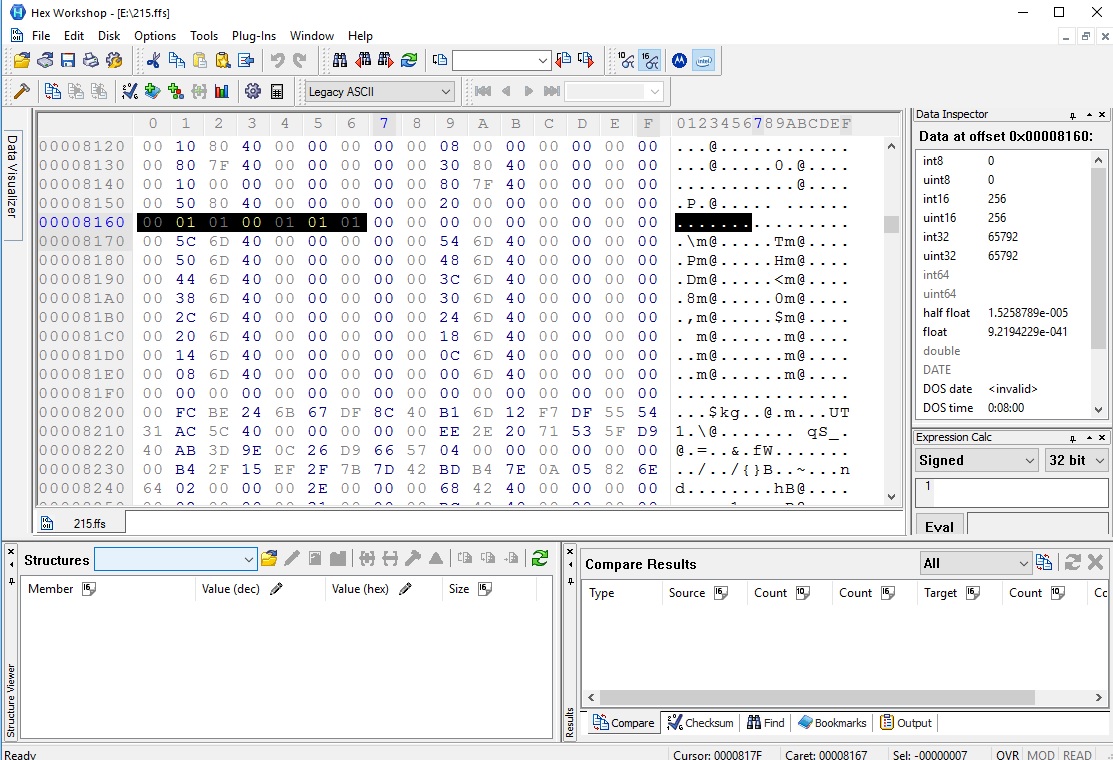

Just change the red value 01 01 00 01 01 01 to 01. On your picture (N53SVAS.215) its line 8160, column 3.

Edited January 21, 2017 by Doink

[bolatello]

unblocked. everything is OK.

[ultragamertr44]

Dude hello i saw your topic .  I have cm 6870 asus desktop computer . I am trying to unlock ai tweaker.  https://www.asus.com/tr/support/Download/14/11/6/19/kitfFCbsOpUyO2nz/30/ here is my bios. But i couldnt the boolean array you mentioned in the post. Can you pls help me some ? I really appreciate. I am new to this topic . I dont wanna do smth wrong . Thx for help.

[mico]

Hi thank you for you time.

MY COMPUTER has the bios 215.



I downloaded the AFU (directly from AMI website) --> THERE IS NO v5.05.04 !

https://ami.com/en/download-license-agreement/?DownloadFile=AMIBIOS_and_Aptio_AMI_Firmware_Update_Utility.zip



When I lauch AFUWINGUI v5.08.02 to create a backup of my current bios, I have this error :

Quote

34 - Error : using the wrong AFU version, please use Aptio 4 AFU.



When I try to flash with V5, it tells me to use Aptio 4 APU, but the AMI zip there is only V3.07.

What should I do ?



Thank you.



EDIT : SOLVED ! BIOS FLASHED UNLOCKED ! YES !

Just used v3.07 (it is for Aptio4 AFU) it worked !

v5 didn't work



I wish you the best ! I will now try to make my EXP GDC WORK



Edited May 13, 2017 by mico
Problem solved

[Dwane]

wow thanks a lot man, it safe my N53S with broken nvidia , and i already have exp gdc using it with another lp, thank you very much

[Steppdroid]

Hi, i not find "01 01 00 01 01 01" with HxD  how slove?

my bios backup https://drive.google.com/open?id=1MrKG9Ist8ZS5DTpw9HeIMArSdBYeDFE_

Edited January 18, 2018 by Steppdroid

[macchese]

Hi all. I have an Asus N53SN, but I can not find the programs to change the bios. Where can I find them? Can you even find a modified version of bios?
Thank you

[Apan]

Hello! Sorry for interruption, i followed all the steps above but i'd come into an Error 45 : Problem verifying flash. Have anyone have an idea to solve this? I am scared it will brick my laptop after i restart. I would really love to hear opinions friends here! PLEASE HELPP! Im using N53SV i7 2630QM

[Apan]

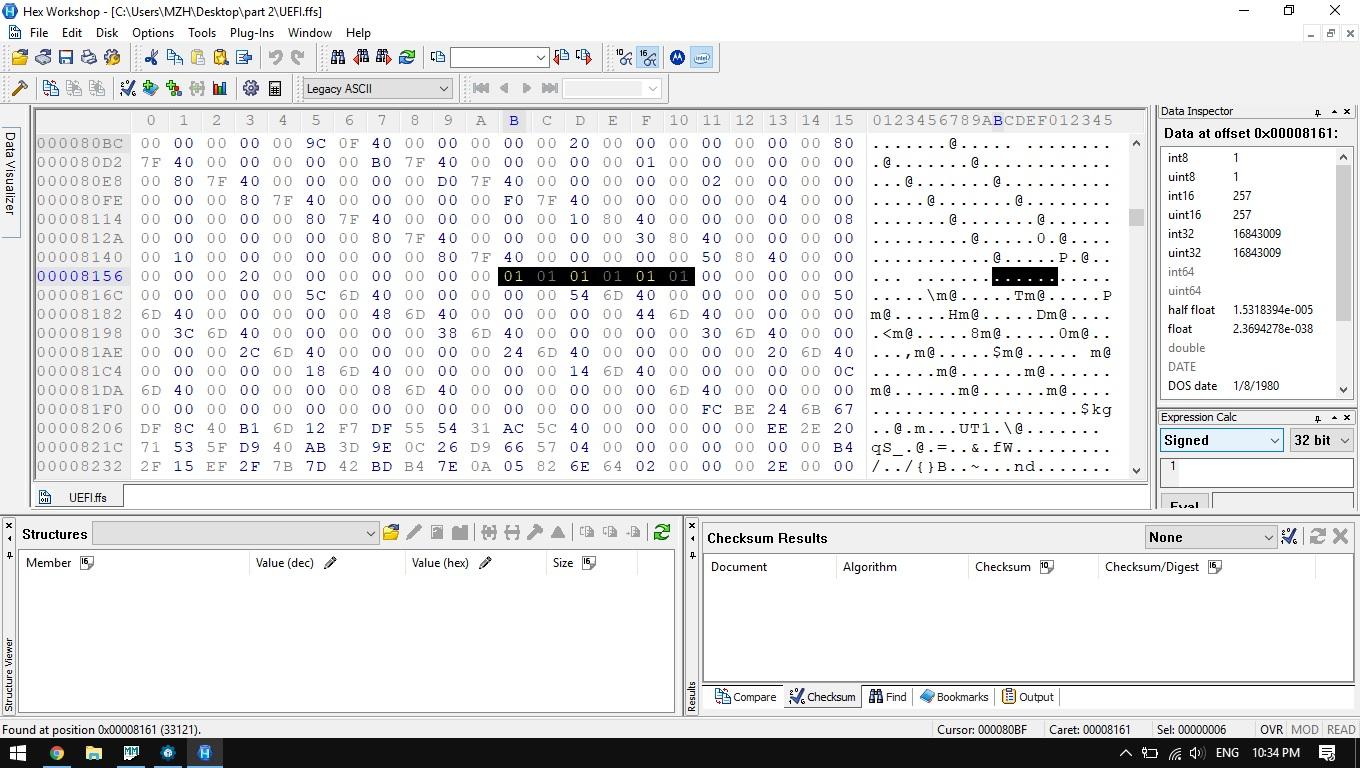

This is where i found and changed my 01 01 00 01 01 01 in Hex Editor, i only found that number here. There's no more, so i estimate this is the correct coding to change to 01 01 01 01 01 01.

[serega163fox]

On 15.10.2015 at 15:44, Doink said:

Мне удалось успешно разблокировать скрытые функции bios моего железа, поэтому я просто покажу вам, ребята, шаги, которые я сделал.

Я не рекомендую этого делать, это всего лишь часть моего проекта eGPU.

Я сделал это руководство с уже прошитой новейшей версией bios 209, так что, возможно, вы тоже этого захотите.

- Сохраните текущий файл rom с помощью AFUWINGUI v5.05.04., сделайте резервную копию множества копий в безопасном месте.

- Запустите AMIBCP4.55.0070 и откройте файл .rom

- Перейдите в раздел "Дополнительно" в левом дереве, и вы увидите расширенные пункты меню в bios примерно так, за исключением того, что в столбце "Доступ / использование" вы увидите "По умолчанию" вместо "ПОЛЬЗОВАТЕЛЬ".

Вы можете принудительно отобразить эти пункты меню, изменив доступ к ПОЛЬЗОВАТЕЛЮ, как на картинке

- Вкладка "Набор микросхем" - это место, где происходят действительно важные вещи (частота памяти, конфигурации PCI-E, конфигурации IGP, настройки ЖК-дисплея, конфигурация TOLUD (по умолчанию динамическая) и т.д.). Вам не обязательно настраивать все эти меню для ПОЛЬЗОВАТЕЛЯ здесь, поэтому просто оставьте все без изменений здесь.

- Нажмите Файл-> Сохранить

- Теперь нам нужно использовать MMTool (mmtool_aptio_4.50.0.23) для сбора некоторой информации. Загрузите изображение и найдите имя файла: Setup row:

- Мне не удалось заменить этот модуль MMTool, поэтому нам просто нужен GUID для модуля настройки (для меня 899407D7-99FE-43D8-9A21-79EC328CAC21)

- Откройте UEFITool (0.21.4_win) и откройте файл rom.

- Щелкните Файл-> Поиск-> GUID и введите свой GUID (899407D7-99 .....), выберите только заголовок, затем нажмите поиск. В блоке сообщений дважды щелкните по найденной записи и щелкните по ней правой кнопкой мыши => извлечь как есть и сохранить файл fss, не закрывайте инструмент UEFI.

- Откройте файл FFS с помощью шестнадцатеричного редактора.

Скрытые / отображаемые вкладки хранятся в логическом массиве, в нашем случае это: 01 01 00 01 01 01

Причина в том, что по умолчанию, если вы заходите в свой bios, вы видите следующие вкладки: (Основная: включена, Расширенная: включена, Набор микросхем: отключен, Загрузка: включена, Безопасность: включена, Сохранение и выход: включено).

- Найдите 01 01 00 01 01 01 01 и убедитесь, что у вас есть только одно совпадение (у вас должно быть только одно), измените красное значение на 01 и сохраните файл.

- Дважды проверьте размер сохраненного файла и продолжайте, только если он ровно 2 621 440 байт

- Вернуться к UEFITool щелкните правой кнопкой мыши на вашем GUID и нажмите заменить как есть. Просмотрите отредактированный файл fss и нажмите ok, затем Файл-> Сохранить файл изображения. Это создаст ваш файл unlocked .rom.- И теперь вы можете прошить этот файл bios с помощью AFUWIN. Откройте-> ваш файл rom. Вернитесь к информационному экрану, в моем случае Текущий идентификатор прошивки: 0ABUC0007, идентификатор файла ROM: 0ABUC000 итак, на вкладке "Настройка" мне пришлось установить флажок "Не проверять идентификатор ROM", затем нажать "Прошить", ТОЛЬКО если вы рискуете, как я.

- После перезагрузки перейдите в BIOS, и вы увидите вкладку "Новый набор микросхем":

Ссылка: http://micheleprimavera.eu/?p=10

Will it work on ASUS N53SM?
